Описание продукции

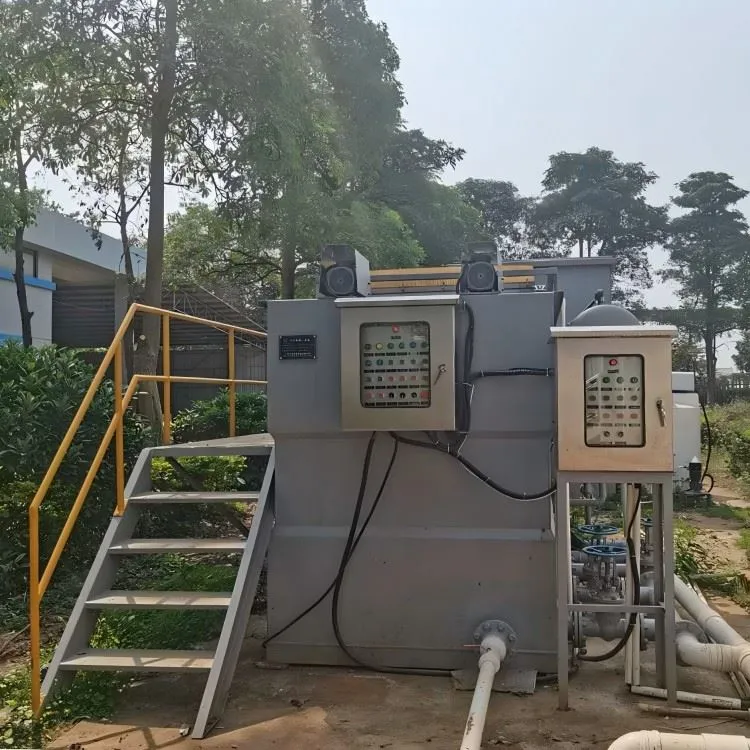

Система кавитационной воздушной флотации специально разработана для удаления жира, коллоидов и взвешенных веществ из промышленных и городских сточных вод. Он может удалить более 95% жира из различных типов сточных вод, а также удалить большинство взвешенных твердых частиц. Кроме того, за счет добавления соответствующих флокулянтов и смесителей система может удалить более 60% ХПК и БПК на этапе предварительной обработки.
Принцип работы
Вихревой аэратор впрыскивает «микропузырьки» непосредственно в сточные воды, не растворяя предварительно воздух. Эти «микропузырьки» затем равномерно распределяются по сточным водам с помощью крыльчатки диффузора, гарантируя отсутствие засоров в течение всей работы. Система сточных вод CAF в основном состоит из коробки, аэратора, системы скребков для грязи и не требует подачи растворенного воздуха под давлением, воздушных компрессоров, циркуляционных насосов или другого оборудования.
Неочищенные сточные воды поступают в малую секцию аэрации, оборудованную вихревым аэратором. Поднимаясь вверх, сточные воды полностью смешиваются с микропузырьками, образуемыми аэратором. Аэратор переносит воздух с поверхности воды в подводную зону через вытяжную трубу. Принцип работы аэратора заключается в использовании высокой-скорости вращения крыльчатки диффузора в нижней части воздухопроводящей-трубы для создания вакуумной зоны в воде. Воздух с поверхности втягивается в воду, чтобы заполнить этот вакуум, создавая микропузырьки, которые поднимаются по спирали вверх к поверхности, в то время как кислород воздуха растворяется в воде.
Добавление агента перед аэратором нарушает стабильность коллоидных частиц в воде из-за действия агента, способствуя контакту между коллоидами. Это приводит к образованию хлопьев, которые затем соединяются с плотными мелкими пузырьками за счет вихревого движения в аэрационной камере. По мере того, как хлопья поднимаются в аэрационной камере, они образуют более крупные хлопья.
Из-за дисбаланса плотностей газо-водяной смеси и жидкости создается вертикальная восходящая плавучесть, выносящая взвешенные твердые частицы (SS) на поверхность воды. В процессе всплывания микропузырьки прикрепляются к СС, и как только они достигают поверхности воды, СС использует эти пузырьки, чтобы оставаться на плаву. Плавающие на поверхности воды СС периодически удаляются цепным скребком. Скребок перемещается по всей поверхности жидкости, и СС перетекает от входного конца флотационного резервуара в трубу отвода осадка на выходном конце. Очищенные сточные воды поступают в переливной бак, а затем самотеком перемещаются в секцию биохимической очистки.
Открытая обратная труба проходит от секции аэрации вдоль дна флотационного резервуара. Генерируя микропузырьки, вихревой аэратор создает зону отрицательного давления на дне бассейна, соединенную с обратной трубой. Это отрицательное давление заставляет сточные воды течь обратно со дна бассейна в зону аэрации, а затем возвращаться в секцию флотации. Этот процесс гарантирует, что секция флотации продолжает работать даже тогда, когда около 40% сточных вод возвращается и не происходит притока пресной воды.
Преимущества
Сохранить инвестиции
Система кавитационной флотации не требует сосудов под давлением, воздушных компрессоров, циркуляционных насосов и другого оборудования, что снижает инвестиции в оборудование.
Оборудование занимает небольшую площадь, что снижает затраты на гражданское строительство. Например, кавитационно-флотационное оборудование с производительностью Q=200м³/ч занимает всего 36,15м².
Низкие эксплуатационные расходы
Система экономит электроэнергию, поскольку в ней нет сосудов под давлением, воздушных компрессоров, циркуляционных насосов или другого оборудования. Потребление энергии для Q=200м³/ч составляет всего 5,435 кВт, тогда как потребление энергии системой флотации растворенным воздухом достигает 65 кВт.
Его легко эксплуатировать с минимальным оборудованием, поэтому объем работ по ручному управлению и техническому обслуживанию очень мал, что снижает как затраты на рабочую силу, так и затраты на техническое обслуживание.
Хороший эффект лечения
Степень удаления нефти и взвешенных веществ (ВВ) превышает 80%. Степень удаления БПК и ХПК может достигать более 60%, в то время как степень удаления БПК и ХПК с помощью системы флотации растворенным воздухом составляет всего около 35%.
Он также может способствовать окислению сульфидов, снижая содержание серы в сточных водах. Использование этой системы для очистки сточных вод предприятий химической целлюлозы может значительно уменьшить масштаб оборудования вторичной биохимической очистки. Если в качестве сырья используется макулатура, сточные воды, образующиеся в результате удаления краски, отбеливания и других процессов, можно сбрасывать или повторно использовать без необходимости вторичной биохимической очистки. Это может даже устранить необходимость в процессе биохимической очистки и позволить сточным водам напрямую соответствовать стандартам сброса, тем самым значительно снижая общие инвестиционные затраты.
Простое управление
Эта система проста в эксплуатации и не требует сложного оборудования. Вся система состоит всего из двух механических частей, в отличие от системы флотации растворенным воздухом, которая включает в себя несколько компонентов, таких как сосуды под давлением, воздушные компрессоры и циркуляционные насосы.
спецификация
|
Модель |
Расход (м³/ч) |
Размер (м) |
Общая мощность (кВт) |
|
ИКАФ-5 |
5 |
2.5*1*1.3 |
2.57 |
|
ИКАФ-10 |
10 |
3*1.2*1.3 |
2.57 |
|
ИКАФ-15 |
15 |
4*1.2*1.3 |
2.57 |
|
ИКАФ-20 |
20 |
5*1.2*1.3 |
2.57 |
|
ИКАФ-30 |
30 |
5*1.6*1.8 |
2.57 |
|
ИКАФ-40 |
40 |
6*1.6*1.8 |
3.37 |
|
ИКАФ-50 |
50 |
6*1.8*1.8 |
3.37 |
|
ИКАФ-75 |
75 |
7*2.4*1.8 |
3.55 |
|
ИКАФ-100 |
100 |
8*2.4*1.8 |
6.55 |
|
ИКАФ-150 |
150 |
11.5*2.4*1.8 |
6.55 |
|
ИКАФ-200 |
200 |
15*2.4*1.8 |
9.55 |
|
ИКАФ-300 |
300 |
15*3.1*1.8 |
12.55 |
|
ИКАФ-400 |
400 |
17*3.6*1.8 |
12.55 |
|
ИКАФ-500 |
500 |
21*4.5*1.8 |
16.10 |
